گیربکس شافت مستقیم یکی از تجهیزات کلیدی در صنایع مختلف است که بهشکل مستقیم نیرو و گشتاور موتور را منتقل میکند. طراحی شافت همراستا و چرخدندههای مارپیچی باعث میشود عملکرد نرم، کمصدا و پایدار باشد. این گیربکس در دو نوع پایهدار و فلنچدار تولید میشود که هر کدام برای شرایط نصب خاصی مناسب هستند و کاربردهای متنوعی دارند. اگر میخواهید با مزایا، نحوه عملکرد و کاربردهای این نوع گیربکس آشنا شوید و بفهمید چرا در خطوط تولید و ماشینآلات صنعتی محبوب است، در ادامه با ما در وب سایت ایتال گیربکس همراه باشید.

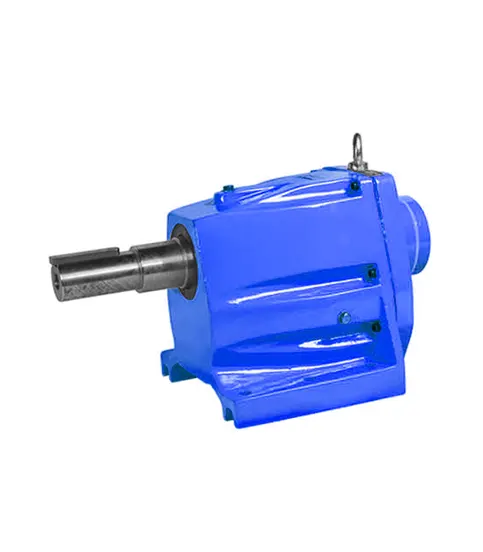

گیربکس شافت مستقیم چیست؟
گیربکس شفت مستقیم که اغلب با نام گیربکس هلیکال شناخته میشود، یکی از رایجترین تجهیزات انتقال قدرت در صنایع مختلف است. در این نوع گیربکس، شافت ورودی و خروجی دقیقاً در یک مسیر قرار دارند و این ویژگی باعث انتقال یکنواخت نیرو میشود. استفاده از چرخدندههای مارپیچی کمک میکند تا تماس دندهها به صورت تدریجی انجام شود و همین موضوع، صدای کارکرد و میزان لرزش دستگاه را کاهش میدهد.
وظیفه اصلی گیربکس شافت مستقیم کم کردن سرعت چرخش موتور و افزایش گشتاور خروجی است، بدون آنکه فشار اضافی به قطعات وارد شود. بازدهی مناسب، استهلاک پایین و عملکرد نرم از دلایل محبوبیت این گیربکس به شمار میرود. به همین دلیل، در تجهیزاتی مانند نوار نقالهها، خطوط تولید، دستگاههای بستهبندی و ماشینآلات صنعتی سنگین به طور گسترده استفاده میشود و گزینهای مطمئن برای کارکرد طولانیمدت محسوب میگردد.
انواع گیربکس شافت مستقیم: گیربکس پایهدار و فلنچدار
گیربکسهای شافت مستقیم بر اساس نوع نصب و اتصال به سازه، به دو دسته گیربکس شافت مستقیم پایهدار و فلنچدار تقسیم میشوند. این تفاوت در طراحی، بر نحوه قرارگیری، میزان استحکام، عملکرد کلی و دوام دستگاه اثر مستقیم دارد. انتخاب هر مدل به عواملی مانند فضای در دسترس، جهت نصب، نوع بار و شرایط کاری بستگی دارد. گیربکس پایهدار معمولاً در نصبهای افقی کاربرد بیشتری دارد، اما گیربکس فلنچدار برای نصب عمودی و محیطهای محدود مناسبتر است و انعطاف بالاتری ایجاد میکند. در ادامه شما را با این دو نوع گیربکس شافت مستقیم به صورت کامل آشنا خواهیم کرد.
گیربکس پایهدار
گیربکس پایهدار یکی از متداولترین انواع گیربکس شافت مستقیم محسوب میشود که معمولاً برای نصب روی سطوح افقی مورد استفاده قرار میگیرد. در این مدل، پایهها به صورت یکپارچه با بدنه گیربکس طراحی شدهاند تا استحکام و تعادل مجموعه در زمان کار حفظ شود. این ساختار باعث میشود وزن گیربکس به شکل یکنواخت توزیع شده و لرزش دستگاه به حداقل برسد.
گیربکسهای پایهدار به دلیل نصب ساده، دسترسی مناسب به قطعات و عملکرد پایدار، انتخابی رایج در نوار نقالهها، خطوط تولید و تجهیزات صنعتی پیوسته هستند. همچنین این نوع گیربکس برای کاربردهایی که نیاز به کارکرد طولانی و بدون وقفه دارند، گزینهای مطمئن و اقتصادی به شمار میرود.
گیربکس فلنچدار
گیربکس شافت مستقیم فلنچدار به گونهای طراحی شده است که بیشتر در نصبهای عمودی یا اتصال مستقیم به دستگاههای دیگر کاربرد دارد. در این نوع گیربکس، فلنچ به عنوان نقطه اتصال اصلی عمل میکند و امکان نصب دقیق و همراستا با شافت موتور یا تجهیز را فراهم میسازد.
جنس فلنچ معمولاً مشابه بدنه اصلی گیربکس است تا مقاومت و دوام مجموعه حفظ شود. این ساختار باعث کاهش خطای نصب و انتقال یکنواخت نیرو میشود. گیربکس فلنجدار در فضاهای محدود، ماشینآلات فشرده و تجهیزاتی که دقت نصب اهمیت بالایی دارد، بسیار مورد توجه قرار میگیرند و عملکردی نرم و قابل اعتماد ارائه میدهند.
مشخصات فنی گیربکس شافت مستقیم
گیربکس شافت مستقیم بر پایه چرخدندههای هلیکال طراحی شده است که به دلیل زاویهدار بودن دندهها، سطح تماس بیشتری نسبت به چرخدندههای ساده ایجاد میکنند. این افزایش سطح درگیری باعث میشود انتقال نیرو به صورت یکنواخت و تدریجی انجام شود و فشار به شکل متعادل روی دندهها پخش گردد. نتیجه این ساختار، کاهش محسوس صدا، لرزش کمتر و عملکرد نرمتر در زمان کارکرد مداوم است.
در این گیربکسها، یک جفت چرخدنده با زاویه هلیکس یکسان اما در جهت مخالف درگیر میشوند که یکی نقش محرک و دیگری نقش متحرک را بر عهده دارد و گشتاور را بین دو محور منتقل میکند. از نظر متریال، چرخدندههای گیربکس شافت مستقیم معمولاً از فولاد آلیاژی با عملیات حرارتی مناسب ساخته میشوند تا مقاومت بالایی در برابر فشار، سایش و بارهای سنگین داشته باشند.
ساختار انتقال نیرو در این گیربکس به گونهای است که حرکت نیرو در امتداد سطح دنده انجام میشود و همین موضوع راندمان بالای آن را تضمین میکند. بازده این نوع گیربکسها معمولاً در بازه 90 تا 99 درصد قرار دارد. در برخی مدلها، برای جلوگیری از بازگشت ناخواسته محور، از سیستم ترمز یا مکانیزم ضدبازگشت استفاده میشود که ایمنی مجموعه را افزایش میدهد.
در نهایت بهتر است بدانید که، گیربکس شافت مستقیم در مدلهای تکاستیج و دو و سهاستیج طراحی میشود و توان پوشش گشتاوری گستردهای از حدود 50 تا 20000 نیوتنمتر را دارد. این گیربکسها از نظر نسبت تبدیل نیز تنوع بالایی داشته و شامل بازهای حدود 1:30 تا نزدیک 1:290 میشوند. در مدلهای مرکب یا ترکیبی، نسبت تبدیل حتی تا حدود 1:2700 افزایش مییابد که دستیابی به چنین مقادیری در بازار کار سادهای نیست و تنها در گیربکسهای تخصصی دیده میشود.
مزایای گیربکس شافت مستقیم
گیربکس شافت مستقیم مزایای زیادی دارد که بهتر است نسبت به مزایای آن آگاه شوید. گیربکس شافت مستقیم به دلیل طراحی فشرده و نصب آسان، انتخابی مطمئن برای صنایع مختلف است. عملکرد گیربکس به دلیل دندانههای هلیکال با صدای کم و ارتعاش پایین، انتقال نیرو را به شکل روان و با راندمان بالا انجام میدهد.
- ابعاد جمعوجور: طراحی کوچک گیربکس امکان نصب آن در فضاهای محدود را فراهم میکند که این مزیت موجب انعطافپذیری بالا در برنامهریزی خطوط تولید با استفاده از گیربکس شافت مستقیم کوچک میشود.
- نصب سریع و آسان: مراحل مونتاژ گیربکس، شافت گیربکس و سایر اجزای آن بسیار ساده است و نیاز به ابزار یا صرف کردن زمان طولانی ندارد، بنابراین راهاندازی سیستم به سرعت انجام میشود.
- استفاده و نگهداری ساده: یکی مزایا گیربکس شافت مستقیم، استفاده آسان از آن بدون مواجه شدن با هیچگونه پیچیدگی است و کاربران به راحتی میتوانند با اطمینان کامل نسبت به عملکرد گیربکس از آن استفاده کنند.
- راندمان انتقال نیرو بالا: ساختار بهینه چرخدندهها، اتلاف انرژی را کاهش داده و باعث میشود نیرو به شکل مؤثر و پایدار منتقل شود، در نتیجه اگر یک موتور گیربکس ac شافت مستقیم 220 ولت در اختیار داشته باشید میتوانید از تمام قدرت آن بهره ببرید.
- کاهش صدای عملیاتی: دندانههای هلیکال نویز را به حداقل میرسانند و محیط کاری آرامتر و مطلوبتری هنگام فعالیت دینام گیربکس شافت مستقیم ایجاد میکنند.
- لرزش کم: تماس مناسب بین چرخدندهها موجب کاهش ارتعاشات و ایجاد عملکردی نرم و یکنواخت در طول زمان میشود.
- انعطاف در گشتاور و توان: گیربکس میتواند با تغییر نیازهای نیرو و گشتاور تطبیق یابد و کاربردهای مختلف صنعتی را پوشش دهد.
- کنترل نیروهای محوری: طراحی دقیق دندانهها نیروی محوری اضافی تولید نمیکند و فشار وارده به قطعات داخلی کاهش مییابد، این مورد بر روی خرابی یا نیاز به تعمیر گیربکس شافت مستقیم دیرتر احساس میشود.
- کاهش استهلاک قطعات: توزیع مناسب نیروها، خرابی و فرسایش قطعات را کاهش داده و عمر مفید شافت گیربکس را افزایش میدهد.
- عملکرد پایدار در طولانیمدت: کیفیت ساخت و دقت طراحی تضمین میکند که دینام گیربکس گیربکس شافت مستقیم در شرایط مختلف و استفاده طولانیمدت، عملکردی قابل اعتماد ارائه دهد.
کاربرد گیربکس شافت مستقیم
گیربکس شافت مستقیم کاربردهای زیادی دارد و همین مسئله موجب شده تا در صنایع مختلفی مورد استفاده قرار بگیرد. موتور گیربکس شافت مستقیم دور متغیر گشتاور مناسب، بهرهوری ماشینآلات را افزایش داده و از اتلاف انرژی جلوگیری میکنند. آنها در خطوط تولید، جابجایی مواد و حتی نیروگاهها مورد استفاده قرار میگیرند و با دوام بالا و عملکرد پایدار، فرآیندهای صنعتی را قابل اعتماد و بدون وقفه میکنند.
- صنایع تولیدی: گیربکسهای شافت مستقیم در صنایع تولیدی مانند خودروسازی و مواد غذایی کاربرد فراوان دارند. این گیربکسها سرعت و گشتاور دستگاهها را بهطور دقیق کنترل کرده و عملکرد ماشینآلات را بهینه میکنند. آنها در خطوط مونتاژ و نوار نقاله باعث کاهش خرابی و افزایش بهرهوری میشوند و کیفیت محصولات را حفظ میکنند.
- جابجایی مواد: در جابجایی مواد، گیربکس شافت مستقیم توان لازم برای تسمههای نقاله، بالابرها و ماشینآلات سنگین را تأمین میکند. این گیربکسها با ارائه گشتاور پایدار و عملکرد بدون توقف، انتقال بارهای سنگین را آسان میکنند و باعث کاهش خرابی و افزایش طول عمر تجهیزات میشوند.
- تولید انرژی: گیربکس شافت مستقیم در توربینهای بادی و نیروگاههای برقآبی برای تبدیل حرکت دورانی به انرژی الکتریکی استفاده میشود. این گیربکسها انتقال توان مؤثر و پایدار را فراهم میکنند، بازده انرژی را افزایش میدهند و طول عمر ژنراتورها را بهبود میبخشند.
- حمل و نقل: گیربکس شافت مستقیم چینی و غیره در حمل و نقل ریلی، دریایی و وسایل نقلیه سنگین به کار میرود. این گیربکسها سیستم پیشرانه و مکانیزمهای فرمان را با دقت بالا هدایت میکنند.
- صنایع فولاد: در صنعت فولاد، گیربکسهای شافت مستقیم برای انتقال گشتاور به ماشینآلات نورد و تجهیزات سنگین استفاده میشوند. آنها بارهای سنگین را تحمل کرده و عملکرد پایدار ارائه میکنند.
- بسته بندی: گیربکسهای شافت مستقیم در خطوط بستهبندی سرعت و هماهنگی دستگاهها را تضمین میکنند. آنها نوار نقالهها، پرسها و دستگاههای پرکن را کنترل میکنند و باعث افزایش دقت و کیفیت بستهبندی میشوند.
- آب و فاضلاب: گیربکس فلنچ، پایهدار و غیره در تصفیه آب و فاضلاب انرژی لازم برای پمپها، همزنها و تجهیزات انتقال سیال را فراهم میکند. عملکرد پایدار و گشتاور ثابت این گیربکسها جریان سیال را بهطور مؤثر مدیریت کرده و افزایش طول عمر سیستمهای تصفیه را به همراه دارند.
- بچینگ: در سیستمهای بچینگ بتن، گیربکس شافت مستقیم توان لازم برای میکسر و نوار نقالهها را تأمین میکند. این گیربکسها یکنواختی و کیفیت بتن را حفظ میکنند و با عملکرد دقیق، زمان اختلاط و وزن مواد را کنترل کرده و بهرهوری تولید را افزایش میدهند.
- میکسر: در میکسرهای صنعتی، کارایی گیربکس شافت مستقیم بسیار چشمگیر است زیرا انرژی پایدار برای اختلاط یکنواخت مواد توسط آن فراهم میشود. آنها زمان اختلاط را کاهش داده و کیفیت محصول را تضمین میکنند. دوام و مقاومت بالای این گیربکسها باعث میشود فرآیند حساس تولید بدون توقف و با بهرهوری بالا ادامه یابند.
عوامل موثر بر قیمت گیربکس شافت مستقیم
قیمت گیربکس شافت مستقیم به عوامل متعددی مانند نوع گیربکس، اندازه، توان و گشتاور خروجی، جنس شافت و فلنج و کیفیت مواد ساخت بستگی دارد. هر یک از این پارامترها روی دقت مونتاژ، دوام و عملکرد گیربکس تأثیر میگذارند. آگاهی از این نکات به خریداران و مهندسان کمک میکند انتخابی هوشمندانه داشته و از سرمایهگذاری اشتباه جلوگیری کنند.
نوع گیربکس
گیربکس در انواع مختلفی تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. گیربکس خورشیدی با داشتن چرخدندههای سیارهای و بازوهای کنترل، ساختاری پیچیده داشته و به همین دلیل قیمت بالاتری دارد. در مقابل، گیربکس حلزونی با تعداد قطعات کمتر و خطای مکانیکی پایینتر، گزینهای اقتصادی است. بهطور کلی، نوع گیربکس تعیینکننده میزان پیچیدگی، کیفیت ساخت و قیمت نهایی محصول است.
اندازه گیربکس
اندازه گیربکس نقش مهمی در قیمت آن ایفا میکند. هرچه ابعاد گیربکس بزرگتر باشد، نیاز به مواد بیشتر و طراحی دقیقتر افزایش پیدا میکند و به تبع آن قیمت نیز بالاتر میرود. حتی در یک نوع گیربکس، نمونههای بزرگتر نسبت به نمونههای کوچکتر هزینه تولید و نصب بیشتری دارند و برای کاربردهای صنعتی که توان بالاتری نیاز دارند، انتخاب این ابعاد ضروری و توجیهپذیر است.
مواد به کار رفته در ساخت گیربکسها
جنس و کیفیت مواد اولیه مستقیماً بر قیمت گیربکس اثر میگذارد. موادی مانند فولاد، چدن، برنج، پودر آهن و پلیمرهای مقاوم در ساخت بهکار میروند. هرچه مقاومت و دوام ماده بیشتر باشد، هزینه تولید افزایش پیدا میکند. همچنین، استفاده از مواد با کیفیت بالا باعث افزایش عمر مفید و کاهش نیاز به نگهداری میشود، بنابراین انتخاب ماده اولیه درست هم از نظر فنی و هم اقتصادی اهمیت دارد.
گشتاور خروجی گیربکس
گشتاور خروجی یکی از مهمترین عوامل تعیینکننده قیمت گیربکس بهشمار میرود. هرچه توانایی گیربکس در تولید گشتاور بالاتر باشد، طراحی دقیقتر و تعداد چرخدندههای بیشتری نیاز دارد که باعث افزایش قیمت نهایی میشود. این عامل نقش کلیدی در عملکرد ماشینآلات دارد و انتخاب گیربکس با گشتاور مناسب، علاوه بر بهینهسازی مصرف انرژی، دوام و کارایی تجهیزات صنعتی را نیز تضمین میکند.
نوع خروجی گیربکس
نوع شافت و فلنج خروجی گیربکس مستقیماً روی قیمت تأثیر میگذارد. فلنج گیربکس حلزونی یا شافت تک خار، معمولاً گرانتر از نمونههای ساده هستند، زیرا مونتاژ و طراحی پیچیدهتری دارند. برای مثال، گیربکس خورشیدی با پایه و شافت خروجی تک خار، قیمت بالاتری دارد. حتی در گیربکسهای حلزونی، نمونههای با فلنج نسبت به نمونههای بدون فلنج هزینه بیشتری دارند.
قدرت گیربکس
یکی دیگر از عواملی که بر روی قیمت گیربکس تاثیر میگذارد قدرت گیربکس است. هرچه توان انتقال قدرت بیشتر باشد، تعداد چرخدندهها، حجم مواد و پیچیدگی طراحی افزایش پیدا میکند و در نتیجه قیمت نیز بالا میرود.
راهنمای خرید گیربکس شافت مستقیم
برای انتخاب و خرید گیربکس شافت مستقیم ابتدا بهتر است از طریق شماره تماس 02133928160 با متخصصی ایتال گیربکس ارتباط برقرار کنید. در این صورت میتوانید با دریافت مشاوره رایگان یک انتخاب درست بر اساس نیازتان را تجربه نمایید. اما اگر تصمیم دارید با نکات قبل از خرید آشنا شوید، بهتر است به موارد زیر توجه کنید.
- نیاز پروژه را در نظر بگیرید: قبل از خرید، مشخص کنید که گیربکس برای چه عملیاتی استفاده میشود تا بتوانید نیازهای سرعت، گشتاور و عملکرد را بهدرستی تعیین کنید.
- نوع بار وارده: نوع بار ثابت یا متغیر را مشخص کنید، زیرا این موضوع روی انتخاب مناسبترین گیربکس و دوام آن تأثیر مستقیم دارد.
- تأیید استانداردها: اطمینان پیدا کنید که گیربکس انتخابی با استانداردهای صنعتی و مجوزهای لازم مطابقت دارد تا از کیفیت و ایمنی آن مطمئن شوید.
- محیط نصب اهمیت زیادی دارد: شرایط محیطی مانند دما، رطوبت و آلودگی را بررسی کنید تا گیربکسی متناسب با محیط کارتان انتخاب شود و عملکرد طولانیمدت داشته باشد.
- توجه به ساختار گیربکس: با توجه به نوع بار و نیاز عملیاتی، بین گیربکسهای دندهای، خورشیدی یا حلزونی گزینهای متناسب انتخاب کنید.
- تحلیل ویژگیهای فنی: پارامترهایی مثل راندمان، مقاومت، طول عمر و ظرفیت تحمل بار گیربکس را حتما بررسی کنید زیرا در این صورت بهترین عملکرد حاصل میشود.
نتیجه گیری
گیربکس شافت مستقیم، با طراحی ساده اما کاربردی، انتقال نیرو و گشتاور را بهشکل روان و پایدار ممکن میکند. انتخاب نوع پایهدار یا فلنچدار، بسته به شرایط نصب و نیازهای صنعتی، تأثیر زیادی روی عملکرد و دوام دارد. این گیربکسها با بازده بالا، کاهش صدا و لرزش و طول عمر مناسب، در صنایع تولیدی، حملونقل، بستهبندی و نیروگاهها کاربرد گسترده دارند.
سوالات متداول
گیربکس شافت مستقیم چیست و چه کاربردی دارد؟
گیربکس شافت مستقیم یک وسیله مکانیکی است که شافت ورودی و خروجی آن در یک خط مستقیم قرار دارد. وظیفه آن کاهش سرعت موتور و افزایش گشتاور خروجی است و در صنایع مختلف مانند خطوط تولید، نوار نقالهها و تجهیزات صنعتی سنگین کاربرد فراوان دارد.
تفاوت گیربکس پایهدار و فلنچدار چیست؟
گیربکس پایهدار برای نصب افقی و فضای باز مناسب است و استحکام بالایی دارد. در مقابل، گیربکس فلنچدار برای نصب عمودی یا محیطهای محدود طراحی شده و امکان اتصال دقیق به تجهیزات دیگر را فراهم میکند.
مزایای استفاده از گیربکس شافت مستقیم چیست؟
گیربکس شافت مستقیم نصب آسان، ابعاد جمعوجور، عملکرد نرم و کمصدا، لرزش پایین و راندمان بالا دارد. طول عمر طولانی و قابلیت انتقال یکنواخت نیرو از دیگر مزایای آن است و باعث میشود ماشینآلات صنعتی با دقت و بدون مشکل کار کنند.
