گیربکس صنعتی، دستگاهی است که در قلب بسیاری از ماشینآلات صنعتی میتپد. این دستگاه با استفاده از مجموعهای از چرخدندهها، توان مکانیکی را از یک منبع (مانند موتور) دریافت کرده و آن را با تغییر سرعت و گشتاور به شکل مورد نیاز به دستگاه مصرفکننده منتقل میکند. در واقع، گیربکسها نقش یک واسطه هوشمند را ایفا میکنند که با تنظیم نسبت دور و گشتاور، عملکرد ماشینآلات را بهینه کرده و عمر مفید آنها را افزایش میدهند. انواع مختلفی از گیربکسها با کاربردهای متنوع در صنایع مختلف وجود دارد که هر کدام با توجه به نیازهای خاص طراحی شدهاند.
قیمت گیربکس صنعتی
قیمت گیربکس صنعتی به عوامل مختلفی بستگی دارد، از جمله نوع گیربکس (کاهنده، افزاینده، یا گیربکس سیارهای)، ظرفیت بار، مواد ساخت، و برند تولیدکننده. معمولاً گیربکسهای صنعتی با قیمتهای متفاوتی در بازار موجود هستند، که میتوانند از چند میلیون تا چند صد میلیون تومان متغیر باشند. همچنین، هزینههای نصب و نگهداری نیز باید در نظر گرفته شوند. برای خرید، بررسی کیفیت و کارایی گیربکس متناسب با نیازهای خاص صنعت بسیار مهم است.
کاربرد های گیربکس صنعتی
- صنایع نفت و گاز: در پمپها، کمپرسورها، توربینها و سایر تجهیزات مورد استفاده در صنعت نفت و گاز.
- صنایع فولاد و فلزات: در نورد، برش، پرس و سایر فرآیندهای تولید فلزات.
- صنایع سیمان: در آسیابهای سیمان، نقالهها و سایر تجهیزات خط تولید.
- صنایع غذایی: در میکسرها، آسیابها، نقالهها و تجهیزات بستهبندی.
- صنایع کاغذ: در ماشینآلات تولید کاغذ و کارتن.
- صنایع نساجی: در ماشینآلات ریسندگی، بافندگی و تکمیل پارچه.
- صنایع شیمیایی: در پمپها، همزنها و سایر تجهیزات فرآیندهای شیمیایی.
- صنایع خودروسازی: در گیربکسهای خودرو و تجهیزات تولید قطعات.
- صنایع معدنی: در آسیابها، نقالهها و تجهیزات فرآوری مواد معدنی.
- صنایع ساختمانی: در بتنکنها، آسانسورها و تجهیزات ساختمانی.
مزایا و ویژگی های گیربکس صنعتی
گیربکس صنعتی، قلب تپنده بسیاری از ماشینآلات صنعتی است و نقش مهمی در انتقال و تبدیل قدرت ایفا میکند. استفاده از گیربکس صنعتی مزایای فراوانی را به همراه دارد که از جمله آنها میتوان به افزایش راندمان، کنترل دقیق سرعت و گشتاور، کاهش بار وارد بر موتور، حفاظت از تجهیزات، تنوع در کاربرد و افزایش عمر مفید تجهیزات اشاره کرد. با استفاده از گیربکس صنعتی، میتوان به بهبود عملکرد، افزایش بهرهوری و کاهش هزینههای نگهداری در صنایع مختلف کمک شایانی کرد. با استفاده از گیربکس، میتوان به حرکتهای دقیق و تکرارپذیری دست یافت که در بسیاری از فرآیندهای صنعتی اهمیت ویژهای دارد، همچنین با توجه به ساختار مقاوم و استفاده از مواد با کیفیت، گیربکسها دارای طول عمر بالایی هستند و نیاز به تعمیرات و تعویض مکرر ندارند.
معرفی انواع گیربکس صنعتی
- گیربکس کاهنده (Reducer): برای کاهش سرعت و افزایش گشتاور مورد استفاده قرار میگیرد. این نوع گیربکسها معمولاً در کاربردهای صنعتی سنگین استفاده میشوند.
- گیربکس افزاینده (Multiplier): برای افزایش سرعت خروجی استفاده میشود و معمولاً در مواردی که نیاز به سرعت بالا باشد، به کار میرود.
- گیربکس سیارهای (Planetary Gearbox): دارای طراحی فشرده و کارآمد است و گشتاور بالا و دقت بالایی را فراهم میکند. این نوع گیربکسها معمولاً در ماشینآلات دقیق و اتوماسیون صنعتی استفاده میشوند.
- گیربکس هلیکالی (Helical Gearbox): دارای دندههای مایل است و به خاطر عملکرد روان و کمصدایش معروف است. این نوع در کاربردهای عمومی و سنگین به کار میرود.
- گیربکس شافت مستقیم (Direct Drive Gearbox): به طور مستقیم به موتور متصل میشود و برای کاربردهایی با فضای محدود مناسب است.
- گیربکس دندهای (Spur Gearbox): سادهترین نوع گیربکس است که دندهها به صورت مستقیم روی هم قرار میگیرند و برای انتقال قدرت در زاویه ۹۰ درجه مناسب هستند.
- گیربکس کلاچدار (Clutch Gearbox): برای کنترل توان و قطع و وصل کردن انتقال قدرت در سیستمهای مختلف به کار میرود.
- گیربکسهای مخروطی (Bevel Gearbox): برای تغییر جهت حرکت 90 درجه در سیستمهای مختلف مورد استفاده قرار میگیرند.
- گیربکسهای حلزونی (Worm Gearbox): از دندههای حلزونی برای کاهش سرعت و انتقال گشتاور استفاده میشود. معمولاً این گیربکسها در کاربردهایی که نیاز به کاهش شدید سرعت دارند، استفاده میشوند.

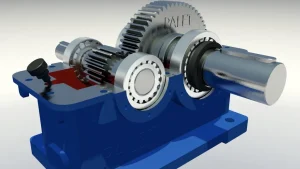

اجزای مختلف گیربکس صنعتی
بهطور کلی اکثر گیربکسهای صنعتی از اجزای مشابهی تشکیل شدهاند. در ادامه به اجزای تشکیل دهنده گیربکس صنعتی اشاره میکنیم:
-
پوسته (Housing):
- بدنه اصلی گیربکس است که تمام اجزای داخلی را در خود جای میدهد.
- از جنس چدن یا آلومینیوم ساخته میشود تا در برابر ضربه و شرایط محیطی مقاوم باشد.
- وظیفه محافظت از اجزای داخلی در برابر آلودگی و آسیبهای خارجی را بر عهده دارد.
-
چرخدندهها (Gears):
- مهمترین قسمت گیربکس هستند که برای تغییر سرعت و گشتاور به کار میروند.
- از جنس فولاد با کیفیت بالا ساخته میشوند و دارای انواع مختلفی مانند هلیکال، مخروطی، حلزونی و خورشیدی هستند.
- با درگیر شدن دندانههای چرخدندهها، نیرو و گشتاور از یک شفت به شفت دیگر منتقل میشود.
-
شفتها (Shafts):
- محورهایی هستند که چرخدندهها روی آنها سوار میشوند.
- شفت ورودی نیروی محرکه را دریافت کرده و شفت خروجی نیرو را به دستگاه مصرفکننده منتقل میکند.
- ممکن است چندین شفت واسطه نیز در گیربکس وجود داشته باشد.
-
یاتاقانها (Bearings):
- برای پشتیبانی از شفتها و کاهش اصطکاک استفاده میشوند.
- انواع مختلفی از یاتاقانها مانند بلبرینگ و رولبرینگ در گیربکسها به کار میروند.
-
آببندیها (Seals):
- برای جلوگیری از نشت روغن و ورود آلودگی به داخل گیربکس استفاده میشوند.
- انواع مختلفی از آببندیها مانند اورینگ، سیل مکانیکی و لابیرنت در گیربکسها به کار میروند.
-
سیستم روانکاری:
- برای کاهش اصطکاک بین قطعات متحرک و خنککاری گیربکس استفاده میشود.
- روغن روانکار با کیفیت بالا در داخل گیربکس جریان دارد.
نحوه نگهداری از گیربکس صنعتی
نگهداری صحیح از گیربکسهای صنعتی برای افزایش عمر و بهبود عملکرد آنها بسیار اهمیت دارد. این شامل بررسی منظم روغن و تعویض آن در صورت نیاز، نظافت محیط اطراف گیربکس، کنترل نشتیها و دما، و بررسی لرزشهای غیرعادی است. همچنین، تنظیمات صحیح و بازرسی دورهای از نظر سایش و آسیبهای مکانیکی ضروری است. آموزش پرسنل در خصوص نحوه عملکرد و نگهداری مناسب نیز میتواند از بروز مشکلات جلوگیری کند. با رعایت این نکات، میتوان کارایی گیربکس را بهینه کرده و عمر مفید آن را افزایش داد.
گیربکس صنعتی چگونه ساخته می شود؟
ساخت یک گیربکس صنعتی، فرآیندی پیچیده و دقیق است که نیازمند دانش فنی بالا و تجهیزات تخصصی است. این فرآیند از طراحی اولیه و محاسبات مهندسی آغاز شده و با مونتاژ، آزمایش و کنترل کیفیت به پایان میرسد. در مرحله طراحی، با توجه به نیاز مشتری و مشخصات فنی مورد نظر، نوع گیربکس، تعداد مراحل، نسبت انتقال و جنس مواد تعیین میشود. سپس قطعات مختلف گیربکس مانند چرخدندهها، شفتها و پوسته با استفاده از دستگاههای CNC و ماشینکاری سنتی ساخته میشوند. در مرحله مونتاژ، قطعات با دقت و رعایت ترتیب مشخص کنار هم قرار گرفته و پس از روانکاری، گیربکس آماده آزمایش میشود. آزمایشهای مختلفی مانند آزمایش بار، آزمایش صدا و آزمایش ارتعاش برای اطمینان از عملکرد صحیح گیربکس انجام میشود.
عوامل مختلف در انتخاب گیربکس صنعتی
نوع بار و شرایط کاری:
- نوع بار: آیا بار ثابت است یا متغیر؟ آیا بار ضربه ای است یا یکنواخت؟ این عوامل بر نوع گیربکس، جنس مواد و طراحی آن تاثیرگذارند.
- شرایط محیطی: دما، رطوبت، گرد و غبار، وجود مواد شیمیایی و ارتعاشات محیط کار، در انتخاب نوع مواد و سیستم آببندی گیربکس موثر است.
2. قدرت و گشتاور مورد نیاز:
- قدرت موتور محرک: قدرت موتور باید با قدرت مورد نیاز گیربکس همخوانی داشته باشد.
- گشتاور خروجی: گشتاور مورد نیاز برای به حرکت درآوردن بار، تعیین کننده نوع و اندازه گیربکس است.
3. سرعت ورودی و خروجی:
- نسبت انتقال: نسبت بین سرعت ورودی و خروجی، تعیین کننده تعداد مراحل گیربکس است.
- سرعت دورانی: سرعت دورانی شفت ورودی و خروجی باید با سرعت مورد نیاز دستگاه مطابقت داشته باشد.
4. نوع حرکت:
- حرکت دورانی یا خطی: نوع حرکت مورد نیاز (دورانی یا خطی) تعیین کننده نوع گیربکس است.
- جهت حرکت: جهت چرخش شفت ورودی و خروجی باید مشخص باشد.
5. ابعاد و وزن:
- فضای نصب: ابعاد و وزن گیربکس باید با فضای موجود در دستگاه مطابقت داشته باشد.
6. راندمان:
- اتلاف انرژی: راندمان گیربکس نشاندهنده میزان انرژی که به صورت حرارت تلف میشود. انتخاب گیربکس با راندمان بالا، باعث کاهش مصرف انرژی میشود.
7. طول عمر:
- مواد استفاده شده: جنس مواد به کار رفته در ساخت گیربکس، بر طول عمر آن تاثیرگذار است.
- روغنکاری: استفاده از روغنکار مناسب و تعویض به موقع آن، باعث افزایش طول عمر گیربکس میشود.
8. هزینه:
- هزینه اولیه: قیمت خرید گیربکس
- هزینههای جانبی: هزینه نصب، تعمیر و نگهداری
9. سرویس و نگهداری:
- دسترسی به قطعات یدکی: دسترسی آسان به قطعات یدکی گیربکس، اهمیت زیادی دارد.
- سهولت تعمیر: برخی از گیربکسها به دلیل طراحی پیچیده، تعمیر آنها دشوارتر است.
