آموزش راه‌ اندازی الکترو موتور سه فاز | راهنمای گام‌به‌گام برای مبتدی‌ها

الکترو موتور سه فاز یکی از مهم‌ترین اجزای سیستم‌های صنعتی و تولیدی است که برای راه‌اندازی دستگاه‌های مختلف از آن استفاده می‌شود. در این مقاله به‌صورت ساده و کاربردی، مراحل آموزش راه اندازی الکترو موتور سه فاز را بررسی می‌کنیم.

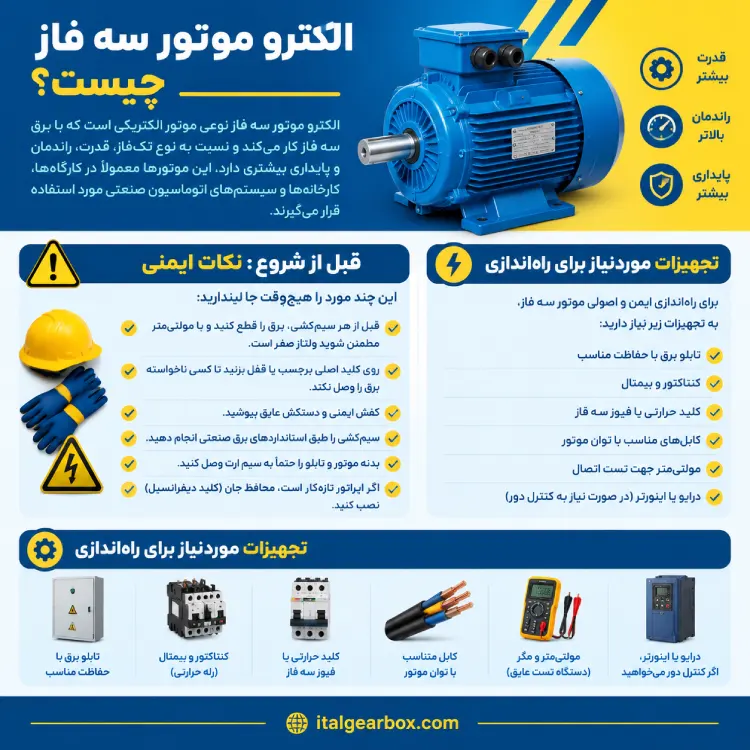

الکترو موتور سه فاز چیست؟

الکترو موتور سه فاز نوعی موتور الکتریکی است که با برق سه فاز کار می‌کند و نسبت به نوع تک‌فاز، قدرت، راندمان و پایداری بیشتری دارد. این موتورها معمولاً در کارگاه ها ،کارخانه‌ها و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرند. تجهیزات مورد نیاز برای راه‌اندازی الکتروموتور سه فاز

برای راه‌اندازی ایمن و اصولی موتور سه فاز، به تجهیزات زیر نیاز دارید:

• تابلو برق با حفاظت مناسب
• کنتاکتور و بیمتال
• کلید حرارتی یا فیوز سه فاز
• کابل‌های مناسب با توان موتور
• مولتی‌متر جهت تست اتصال
• درایو یا اینورتر (در صورت نیاز به کنترل دور)

قبل از شروع: نکات ایمنی

این چند مورد را هیچ‌وقت جا نیندازید:

• قبل از هر سیم‌کشی، برق را قطع کنید و با مولتی‌متر مطمئن شوید ولتاژ صفر است.
• روی کلید اصلی برچسب یا قفل بزنید تا کسی ناخواسته برق را وصل نکند.
• کفش ایمنی و دستکش عایق بپوشید.
• سیم‌کشی را طبق استانداردهای برق صنعتی انجام دهید.
• بدنه موتور و تابلو را حتماً به سیم ارت وصل کنید.
• اگر اپراتور تازه‌کار است، محافظ جان (کلید دیفرانسیل) نصب کنید.

تجهیزات موردنیاز برای راه‌اندازی

برای راه‌اندازی ایمن و اصولی، این تجهیزات را آماده کنید:

• تابلو برق با حفاظت مناسب
• کنتاکتور و بیمتال (رله حرارتی)
• کلید حرارتی یا فیوز سه فاز
• کابل متناسب با توان موتور
• مولتی‌متر و مگر (دستگاه تست عایق)
• درایو یا اینورتر، اگر کنترل دور می‌خواهید

مراحل آموزش راه اندازی الکترو موتور سه فاز

۱. پلاک موتور را بخوانید

قبل از وصل کردن هر سیمی، پلاک را نگاه کنید. توان (kW)، ولتاژ کاری، جریان نامی، دور و نوع اتصال (Δ یا Y) روی آن نوشته شده. مثلاً اگر روی پلاک «Δ/Y 380/660» دیدید، موتور روی شبکه ۳۸۰ ولت باید مثلث ببندید.

۲. اتصال ستاره یا مثلث را انتخاب کنید

ولتاژ شبکه و پلاک موتور تعیین می‌کنند کدام اتصال درست است.

• ستاره (Y): ولتاژ هر سیم‌پیچ کمتر است، پس جریان راه‌اندازی هم کمتر می‌شود. برای شروع نرم‌تر به کار می‌رود.
• مثلث (Δ): موتور با توان کامل کار می‌کند.

در جعبه ترمینال شش پیچ وجود دارد. برای ستاره، سه سر W2، U2 و V2 را با شاخه به هم وصل کنید. برای مثلث، U1 را به W2، V1 را به U2 و W1 را به V2 بزنید و بعد سه فاز را به همین سه نقطه بدهید.

[تصویر: نقشه اتصال ستاره و مثلث در جعبه ترمینال]

۳. تجهیزات حفاظتی را نصب کنید

کنتاکتور و بیمتال جلوی اضافه‌بار و اتصال کوتاه را می‌گیرند. بیمتال را روی جریان نامی پلاک تنظیم کنید. اگر در تابلوی ستاره-مثلث بیمتال داخل مدار سیم‌پیچ قرار دارد، عدد تنظیم متفاوت است. این را از نقشه تابلو یا برقکار بپرسید.

۴. سیم‌کشی را درست انجام دهید

فازهای ورودی (R، S، T) را به ترمینال‌های موتور برسانید. پیچ‌ها را خوب سفت کنید، چون اتصال شل گرما تولید می‌کند. اگر موتور برعکس چرخید، جای دو فاز را عوض کنید. نیازی به تغییر بقیه سیم‌ها نیست.

۵. قبل از روشن کردن تست بگیرید

مقاومت عایقی سیم‌پیچ‌ها را با مگر بسنجید و اتصال زمین را چک کنید. عدد مجاز مقاومت عایقی را از دستورالعمل سازنده بگیرید.

۶. راه‌اندازی و بررسی نهایی

کلید را با احتیاط بزنید و جهت چرخش را ببینید. بعد این سه چیز را چک کنید:

• صدای غیرعادی نباشد.
• بدنه بیش از حد داغ نشود.
• جریان مصرفی با پلاک بخواند. اگر بیشتر بود، موتور را فوراً خاموش کنید.

جدول مقایسه روش‌های راه‌اندازی

همه موتورها را نمی‌شود به یک شکل روشن کرد. این جدول کمک می‌کند انتخاب کنید:

یک نکته: ستاره-مثلث گشتاور راه‌اندازی را هم تقریباً یک‌سوم می‌کند. پس برای بارهای سنگین که از همان لحظه اول فشار دارند مناسب نیست.

جریان تقریبی موتورهای رایج

این اعداد فقط نمونه هستند (موتور چهار قطب، ۳۸۰ ولت). برای تنظیم بیمتال همیشه عدد پلاک را مبنا بگیرید.

عیب‌یابی رایج

نکات ایمنی در آموزش راه اندازی الکترو موتور سه فاز

• حتماً برق را پیش از سیم‌کشی قطع کنید
• از کفش ایمنی و دستکش استفاده کنید
• سیم‌کشی را طبق استانداردهای برق صنعتی انجام دهید
• نصب محافظ جان برای اپراتورهای مبتدی توصیه می‌شود

جمع‌بندی

آموزش راه اندازی الکترو موتور سه فاز دانش پایه برق صنعتی می‌خواهد و رعایت ایمنی در آن اصل است. پلاک را درست بخوانید، اتصال را متناسب با ولتاژ بزنید، بیمتال را درست تنظیم کنید و قبل از روشن کردن تست بگیرید. اگر کنترل دور یا حفاظت بیشتر می‌خواهید، اینورتر و تابلو برق حرفه‌ای انتخاب بهتری است.

برای انتخاب موتور و گیربکس مناسب، الکتروموتور سه فاز ضد انفجار و گیربکس شافت مستقیم را هم ببینید.

سؤالات متداول

۱. آیا می‌توان موتور سه فاز را با برق تک‌فاز راه انداخت؟

برای توان‌های کم، با خازن (اتصال اشتاینمتز) ممکن است. ولی توان و گشتاور موتور افت می‌کند و برای کار صنعتی توصیه نمی‌شود.

۲. برای موتور ۵.۵ کیلووات چه بیمتالی لازم است؟

بیمتال را روی جریان نامی پلاک تنظیم کنید. این عدد معمولاً در حدود ۱۱ تا ۱۲ آمپر است، ولی مبنای تصمیم باید همان عدد پلاک باشد.

۳. چطور جهت چرخش موتور را عوض کنیم؟

جای دو فاز از سه فاز ورودی را عوض کنید (مثلاً R و S). جهت چرخش برعکس می‌شود.

۴. تفاوت اتصال ستاره و مثلث چیست؟

در ستاره، ولتاژ هر سیم‌پیچ کمتر است و جریان راه‌اندازی پایین‌تر می‌آید. در مثلث، موتور با توان کامل کار می‌کند. موتور باید بتواند در مثلث روی ولتاژ شبکه کار کند تا بشود از ستاره-مثلث استفاده کرد.

۵. چه موقع باید از اینورتر استفاده کنیم؟

وقتی کنترل دور، راه‌اندازی نرم یا صرفه‌جویی انرژی لازم دارید. اینورتر را متناسب با توان و نوع بار موتور انتخاب کنید.

۶. چرا بیمتال مدام قطع می‌کند؟

تنظیم کم، اضافه‌بار، افت یک فاز یا خرابی یاتاقان رایج‌ترین دلیل‌ها هستند. اول جریان واقعی را با پلاک مقایسه کنید.
